Radial OX8R

Un splitter de escenario e instalación, en la línea de las soluciones Radial

El Radial OX8 sigue la lógica de las herramientas de distribución de señal diseñadas para entornos profesionales: robustez, coherencia del cableado y una gestión adecuada de los problemas de masa. Su formato de rack 1U facilita la integración en un flight-case, una regiduría móvil o un rack técnico, mientras que su diseño pasivo elimina la dependencia de una fuente de alimentación y reduce los posibles puntos de fallo durante las actuaciones.

Con sus transformadores Radial (Eclipse MS10) y sus múltiples salidas por canal, el OX8 persigue un objetivo claro: permitir alimentar simultáneamente una tapa de mezclas de sala, un sistema de monitorización y una grabadora, sin comprometer la estabilidad ni la limpieza de la señal.

¿Para quién y para qué usos?

El Radial OX8 es ideal si necesitas enviar una misma señal a varios destinos sin tener que lidiar con bucles de masa, zumbidos o interacciones impredecibles entre equipos. Está especialmente dirigido a ingenieros de sonido en directo, empresas de servicios técnicos, técnicos de escenario, estudios móviles, lugares de culto, teatros y salas equipadas, así como a integradores que buscan un splitter multicircuito fácil de mantener.

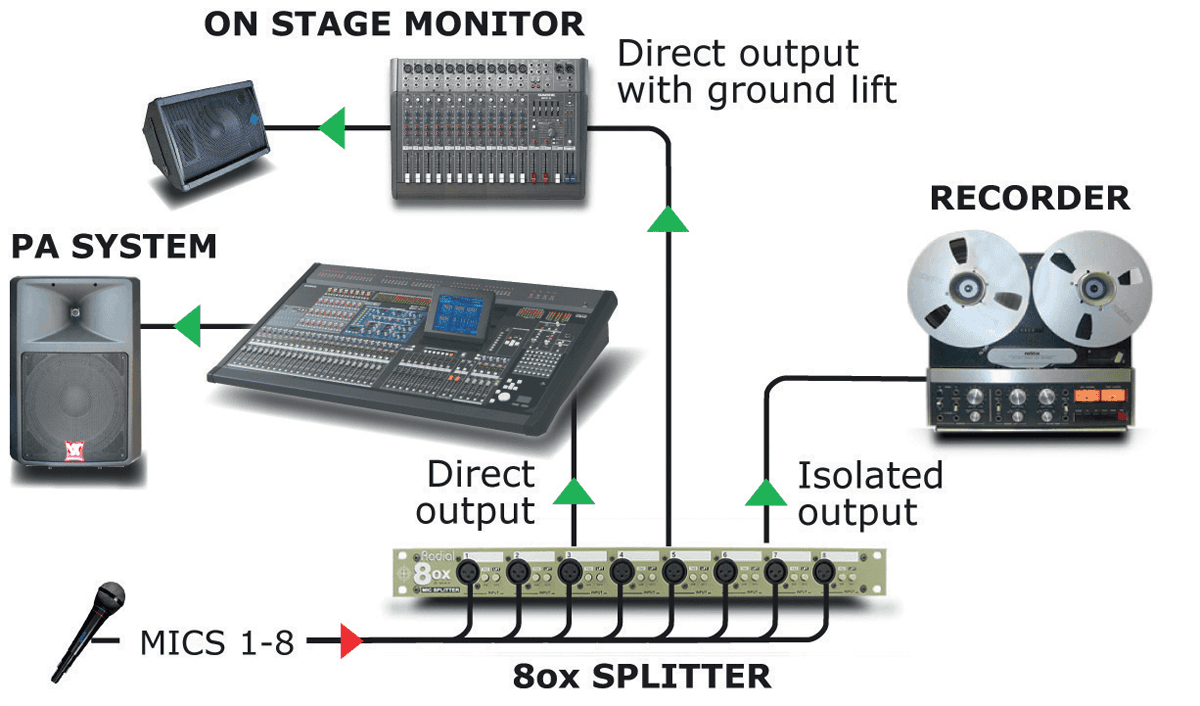

En concreto, responde a los siguientes escenarios: grabación multipista en paralelo a una difusión en directo, distribución de micrófonos a la tapa de mezclas principal y a la tapa de mezclas de monitores, redundancia de sistemas o instalaciones fijas en las que el cableado debe mantenerse limpio y seguro mediante Euroblock y Sub-D 25.

Funciones clave: distribución, aislamiento e integración en rack

Tres salidas por canal para una cadena de audio más flexible

Cada canal ofrece una arquitectura concebida para las exigencias del trabajo sobre el terreno. La salida directa principal garantiza la transmisión de la alimentación phantom hacia la tapa de mezclas cuando es necesario. Una segunda salida directa dispone de un interruptor de corte de masa, muy útil para los circuitos de retorno/monitores cuando aparece un ruido de masa entre dos fuentes de alimentación o dos redes eléctricas. Por último, la salida aislada por transformador proporciona una separación galvánica destinada a asegurar la conexión con una grabadora o un sistema externo.

Transformadores Radial Eclipse MS10: estabilidad y limpieza de la señal

El OX8 integra transformadores Radial Eclipse MS10 para optimizar la transferencia de la señal y ofrecer una salida aislada realmente aprovechable en condiciones reales. Este enfoque resulta especialmente pertinente cuando hay varios equipos interconectados, a veces alejados entre sí o alimentados de forma diferente, y es necesario preservar una conexión de audio fiable sin artefactos de masa.

Pad para aceptar también niveles de línea

Además de micrófonos, el OX8 puede utilizarse en contextos en los que sea necesario distribuir señales de mayor nivel. Cada canal dispone de un pad de -20 dB para adaptar el nivel según la aplicación. Esto lo convierte en una herramienta versátil para escenarios en los que conviven micrófonos, cajas de inyección directa, monitores de escenario o salidas de sistemas auxiliares.

Conectividad paralela: XLR frontal, Sub-D 25 y Euroblock

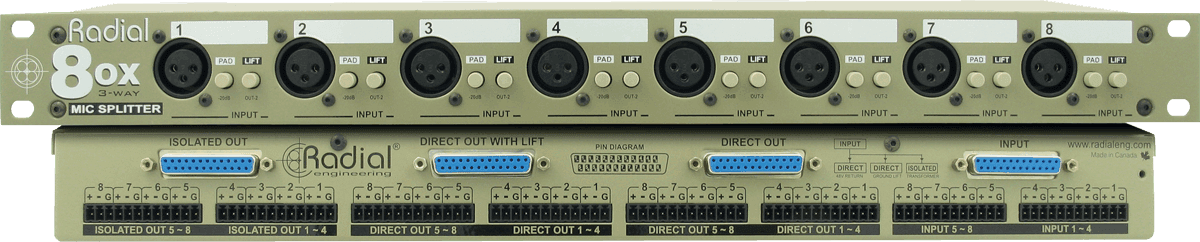

En el panel frontal, las 8 entradas XLR simplifican el patch rápido en directo. Para instalaciones fijas y racks técnicos, las conexiones están disponibles en paralelo mediante un Sub-D 25 (configuración analógica Tascam) y un conector de tornillo Euroblock. El resultado: puedes elegir entre una integración «plug and play» o un cableado permanente, sin modificar tu método de trabajo.

Características técnicas

Categoría	splitter	Respuesta en frecuencia - inicio	20 Hz
Número de canales	8	Respuesta en frecuencia - fin	18.5 kHz
Conversión digital	conversion_numerique_non	Entradas	XLR, euroblock phoenix, Sub-D 25
Nivel de entrada máx. (dBu)	2	Salidas analógicas	euroblock phoenix, Sub-D 25
Configuraciones	reglages_attenuateur_36db, reglages_interrupteur_masse	Fuente de alimentación	Pasivo
THD	0,005% @ 1 kHz	Peso	3.4 kg
Unidad de rack	1	Dimensiones (mm)	482 x 152 x 44

Tipo de separador	1 entrada / 3 salidas	Respuesta en frecuencia	20 Hz - 18,5 kHz
Tecnología	pasiva	Rango dinámico	140 dB
Alimentación	pasiva	Impedancia de entrada	150 ohmios balanceada
Salidas	Euroblock Phoenix, Sub-D 25	Impedancia de salida	150 ohmios balanceada
Configuración del Sub-D 25	analógica Tascam	Fabricación muy robusta	chasis de acero de 1,55 mm
Ajustes	atenuador de -36 dB, interruptor de masa
