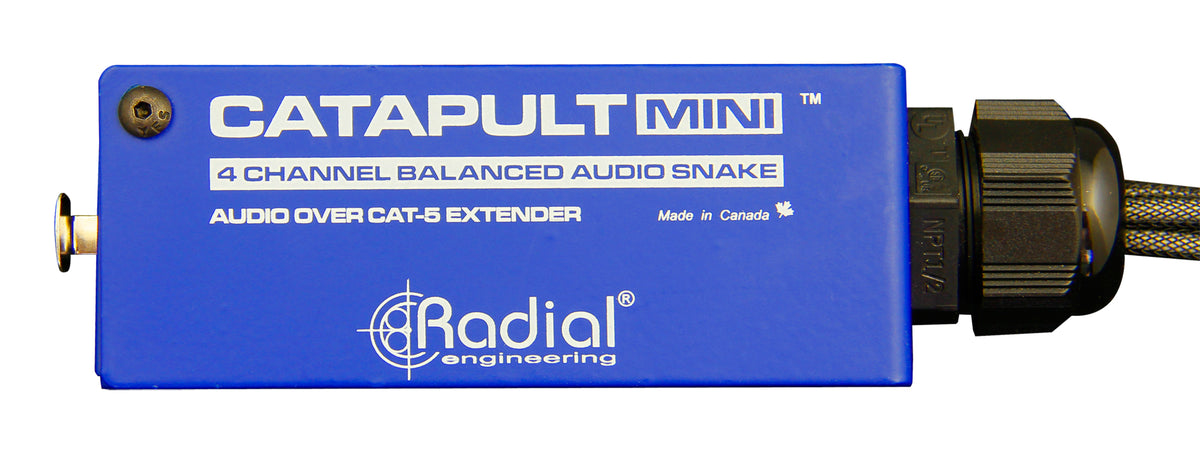

Catapult Mini TX: un eslabón compacto en el ecosistema Catapult
El Catapult Mini TX se enmarca en un enfoque de "multipar simplificado": transportar varias líneas analógicas sin tirar un pesado haz de cables XLR. Apoyándose en un cable de red Cat.5 blindado, permite extender enlaces de micrófono/línea hacia un módulo receptor Catapult Mini RX (u otro módulo Catapult), manteniendo una lógica de patching familiar gracias a los conectores XLR. Es una solución pensada para configuraciones evolutivas, donde se quiere ahorrar tiempo en el montaje, aligerar el paso de cables y mantener una distribución de audio clara.
¿Para quién y para qué usos?
El Catapult Mini TX está dirigido a ingenieros de sonido, músicos, técnicos de escenario e integradores que necesitan desplazar señales analógicas (nivel micrófono o línea) entre el escenario, una cabina, una mesa de control, un local técnico o un rack. Es ideal para conectar un subconjunto (batería, backline, pupitre RF, monitores, side rack) a una zona de patch, para atravesar una sala sin multiplicar los multipares, o para asegurar un tendido de cables limpio en entornos donde el espacio y el tiempo de montaje son limitados.
Transmisión, conectividad y comodidad en el terreno
4 canales analógicos sobre cable de red blindado
El Catapult Mini TX transmite 4 canales analógicos mediante un cable Cat.5 blindado (Cat.5/6). Esta filosofía permite reemplazar un haz de líneas por un solo cable, más fácil de desplegar, sujetar y hacer circular por canaletas o a lo largo de estructuras. Se conserva un camino de audio analógico legible, especialmente práctico cuando se quieren desplazar preamplificadores, salidas de stagebox analógicas, enlaces de monitores o señales auxiliares.
Una conectividad pensada para el escenario: EtherCon y XLR

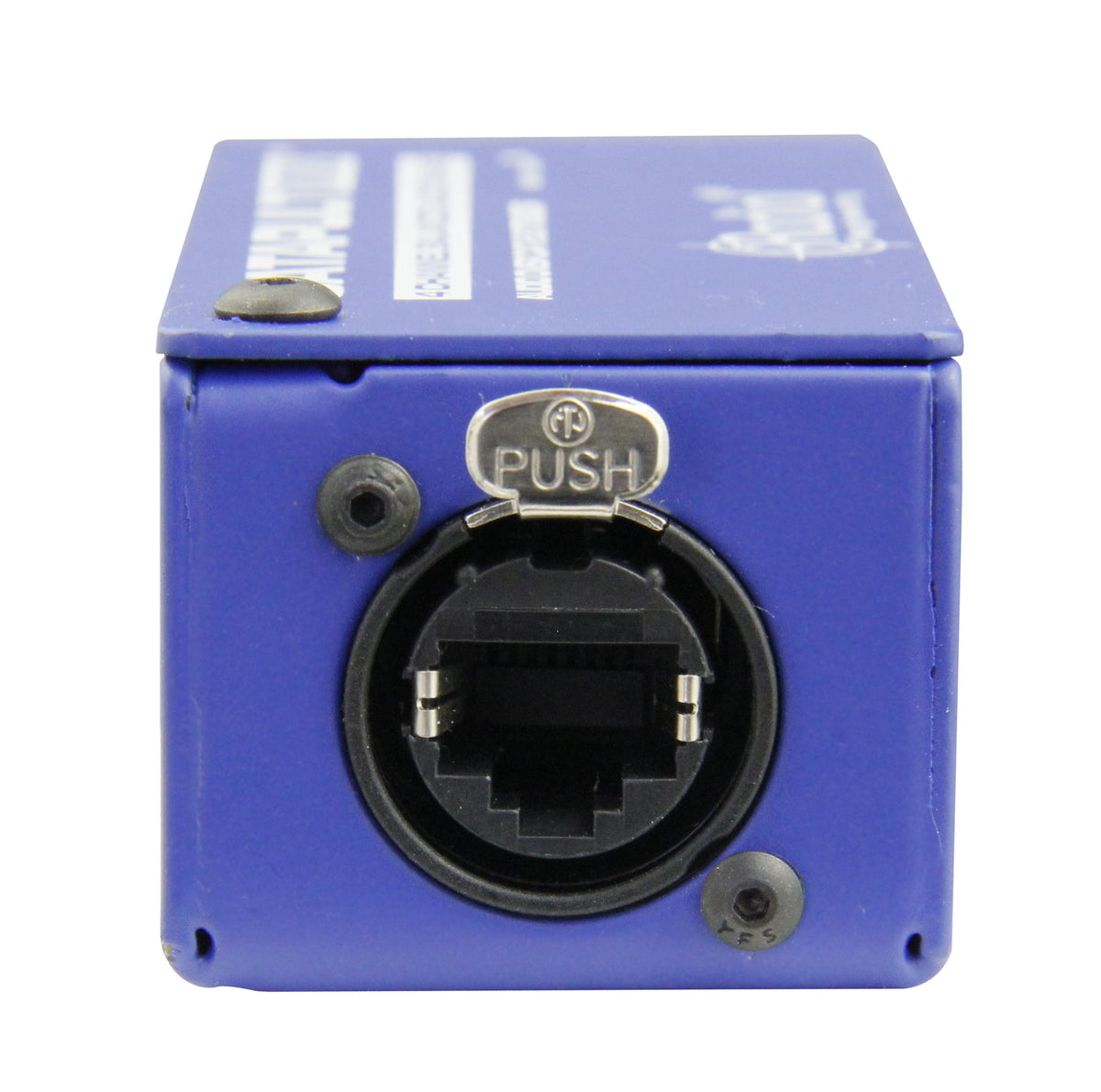

El módulo dispone de una entrada EtherCon para asegurar la conexión del cable de red durante las manipulaciones y limitar riesgos de desconexión accidental. En el lado de audio, los 4 XLR macho ofrecen una interfaz directa con los patches estándar (cajas de escenario, splits, racks, consolas, periféricos), sin adaptadores complejos. Resultado: un cableado más rápido y una identificación más natural para cualquier equipo acostumbrado a enlaces XLR.
Trenzados protegidos e identificación inmediata

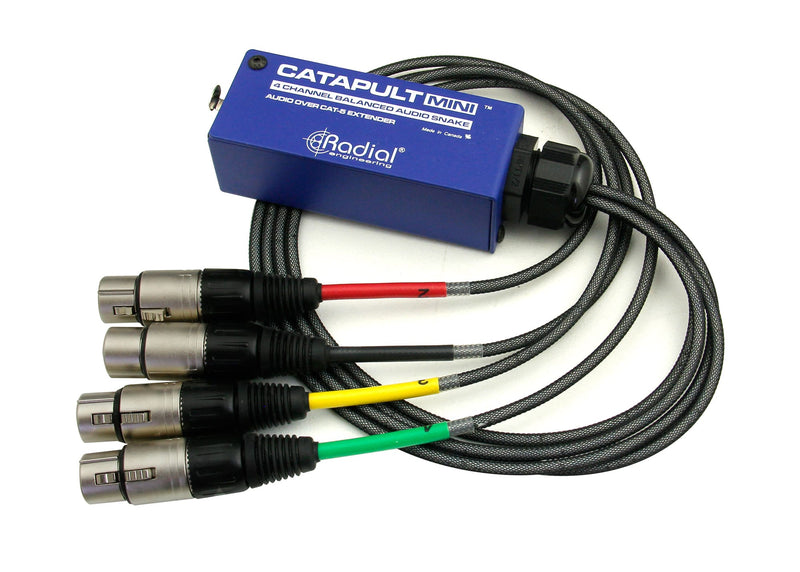

En el terreno, la fiabilidad también se juega en los detalles. Los trenzados de 60 cm están protegidos por una funda trenzada extensible, útil para limitar el desgaste, los pellizcos y los enganches durante los cambios de escenario. Las etiquetas termorretráctiles con código de colores facilitan la identificación de los canales, lo que reduce errores de patch y acelera el line-check, especialmente en configuraciones densas (varios enlaces idénticos, multi-racks, escenarios en rotación).
Características técnicas
| Categoría | categorie_distributeur | THD | 0,0005% @ 1 kHz |
| Número de canales | 4 | Entradas | 4 x XLR |
| Conversión digital | conversion_numerique_non | Puertos | EtherCon |
| Nivel de entrada máx. (dBu) | 35 | Dimensiones (mm) | 107 x 34 x 41 |
| Respuesta en frecuencia | 7 Hz - 20 kHz | ||
| Tipo | transmisor multipar de audio analógico | Conexión de red | EtherCon |
| Señales soportadas | nivel micrófono o línea | Conexiones de audio | 4 XLR macho |
| Compatibilidad | Catapult Mini RX y otros módulos Catapult | Trenzados | 60 cm |
| Soporte de transmisión | cable de red Cat.5 blindado | Protección de los trenzados | funda trenzada extensible |
| Compatibilidad de cable | Cat.5/6 | Identificación | etiquetas termorretráctiles con código de colores |
| Alcance | varias decenas de metros | ||
Questions fréquentes
¿Es compatible el Radial CATAPULT-mini-tx con un cable Cat.6?
La transmisión utiliza un cable de red blindado Cat.5, compatible con Cat.5/6. La conexión se realiza mediante un puerto EtherCon, diseñado para asegurar el cable durante las manipulaciones.
¿Cuántos canales de audio puede transmitir este dispositivo?
Cuatro canales analógicos de nivel de micrófono o línea se transmiten a través de un solo cable de red blindado.
¿Qué equipos Catapult pueden recibir la señal?
El módulo es compatible con el Catapult Mini RX así como con otros módulos Catapult. Las cuatro salidas de audio están disponibles en XLR macho, para conexión a patch bays, consolas o racks. No se incluye ningún proceso ni conversión digital en la señal de audio.
¿Cuál es la longitud de los cables XLR?
Cada cable mide 60 cm y cuenta con una funda trenzada extensible. Etiquetas termorretráctiles codificadas por colores permiten identificar los cuatro canales.
¿El CATAPULT-mini-tx acepta niveles de línea altos?
La entrada acepta un nivel máximo de 35 dBu. La respuesta en frecuencia especificada va de 7 Hz a 20 kHz, con una distorsión armónica del 0,0005 % a 1 kHz.
