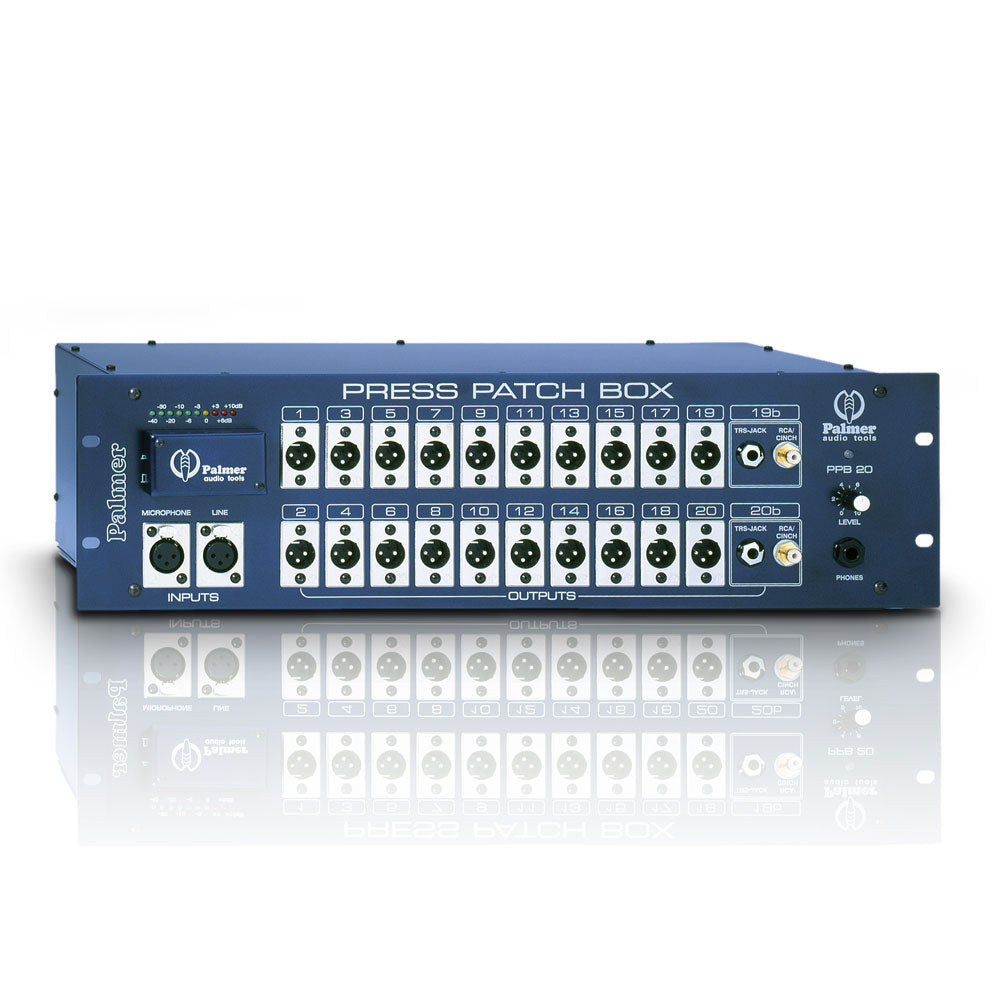

Palmer PPB 20

Una herramienta diseñada para la difusión "multimedia" en situaciones de conferencia

En una rueda de prensa, la prioridad es simple: proporcionar a cada equipo una señal limpia, estable y al nivel esperado, sin depender de conexiones "en cadena" que a menudo son fuente de pérdidas, ruido o incidentes de última hora. La Press Patch Box PPB20 se inscribe en esta lógica de distribución profesional centralizando la entrada (micrófono o línea, por ejemplo salida de consola) y distribuyéndola hacia numerosas salidas dedicadas. Para las configuraciones que lo requieren, también existe la versión estéreo (PPB20S).

¿A quién va dirigida la PPB20 y en qué usos explotarla?

La PPB20 está dirigida a organizadores de eventos, regidores, proveedores de audio, servicios de prensa, instituciones, colectivos, pero también a equipos de producción audiovisual que deben proporcionar una señal idéntica a varias cámaras y grabadoras. Es ideal siempre que sea necesario gestionar una zona "prensa": cada medio se lleva su propia salida, sin intervención en la consola y sin riesgo de perturbar la mezcla principal. En entornos broadcast o corporativos, también es un medio eficaz para estandarizar las salidas de audio, asegurar el monitoreo y ganar tiempo en la edición.

Funciones clave: aislamiento, nivel, monitoreo y escalabilidad

Entrada de alta gama y ajuste de nivel

La PPB20 integra un amplificador de señal de entrada con una entrada balanceada aislada de tierra, diseñada para adaptarse a las exigencias de las intervenciones y salidas de consolas. El nivel puede ajustarse en un amplio rango para obtener una distribución coherente hacia todos los dispositivos conectados, incluso cuando las cámaras y grabadoras no tienen la misma sensibilidad.

20 salidas XLR dedicadas para la prensa

La distribución se realiza mediante veinte salidas XLR macho balanceadas por transformador. Cada par de salidas dispone de circuitos de entrada individuales, un enfoque pensado para conservar una alimentación estable y limitar las interacciones entre dispositivos conectados (cámaras, grabadoras, interfaces de captura). El nivel de salida nominal es de +4 dBu a 600 ohmios, un estándar común en audio profesional.

Salidas adicionales en canales 19 y 20

Para facilitar la compatibilidad con equipos variados, los canales 19 y 20 disponen cada uno de un conector Jack 6.35mm TRS que acepta señal balanceada o no balanceada, así como un conector RCA con nivel nominal de -10 dBu. Esta flexibilidad es práctica cuando algunos dispositivos esperan un nivel "doméstico" o una conectividad diferente a la XLR.

Visualización LED y monitoreo de auriculares

El control de la señal se asegura mediante una fila de 10 LED que cubren el rango de -40 a +10 dB. La indicación de 0 dB corresponde a una salida +4 dBu, lo que permite calibrar rápidamente el nivel de referencia. Un amplificador de auriculares ajustable complementa el conjunto para verificar el contenido de audio (voz, dinámica, presencia de interferencias) antes de que la señal se dirija a los medios.

Conexión en cascada para ampliar el número de salidas

Cuando se necesitan más de 20 salidas, otras PPB20 pueden conectarse en cascada mediante el conector BUS IN/OUT ubicado en la parte trasera. Este enfoque permite mantener una distribución estructurada, sin multiplicar derivaciones improvisadas y manteniendo una lógica de cableado clara en el set o en la sala de control.

Alimentación integrada y soluciones de respaldo

La PPB20 incluye un bloque de alimentación blindado integrado para una explotación diaria fiable. Una entrada CC adicional permite el funcionamiento con batería o con un bloque de alimentación de respaldo. El modelo PW4 está indicado como bloque de alimentación de respaldo adecuado para dos PPB20, una opción pertinente para eventos donde la continuidad de alimentación es crítica.

Características técnicas

Tipo	Analógico	Instalable en rack	Si
Numero de faders	0	Salida de auriculares	Si

Entradas	separadas para la conexión de una señal de micrófono o de línea (p. ej., salida de una mesa de mezclas)	Canales 19 y 20	conector Jack 6.35mm TRS (señal balanceada o no balanceada)
Versión estéreo disponible	PPB20S	Conexión en cascada	otros PPB20 mediante el conector trasero BUS IN/OUT (más de 20 salidas)
Amplificador de señal de entrada	sí	Indicador	fila de 10 LED (rango de -40 a +10 dB)
Entrada	balanceada, aislada de tierra	Referencia	0 dB corresponde a una salida de +4 dBu
Ajuste de nivel	en un amplio rango	Amplificador de auriculares	ajustable
Conectores de salida	20 XLR macho, balanceados mediante transformador	Fuente de alimentación	blindada, integrada
Circuitos de ataque	individuales para cada par de salidas	Entrada CC adicional	funcionamiento con batería o con una fuente de alimentación de emergencia
Nivel de salida nominal	+4 dBu con 600 ohmios	PW4	fuente de alimentación de emergencia adecuada para dos PPB20
