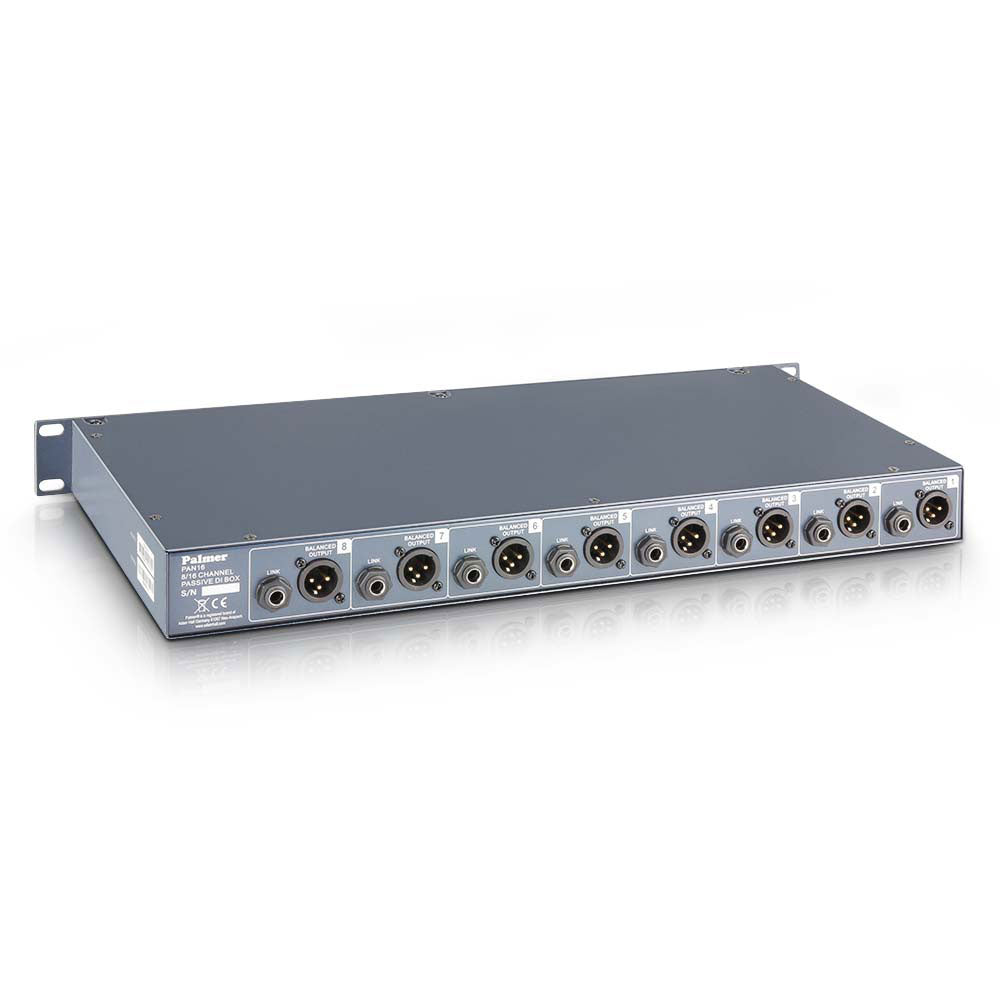

Palmer PAN 16 PRO

Una DI rack pensada para configuraciones multi-fuente

La Palmer PAN16 está dirigida a setups donde la fiabilidad y la claridad del cableado son tan importantes como el sonido. Su formato rack de 19 pulgadas en 1U permite integrar una caja DI multicanal directamente en un flight-case, una mesa de control o un rack de escenario, para ahorrar tiempo en el montaje y asegurar las conexiones. Diseñada alrededor de una arquitectura pasiva y de transformadores, se inscribe en la tradición de las DI de escenario: robustas, simples y eficaces para interconectar fuentes asimétricas con una consola balanceada.

¿Para quién y para qué usos?

La PAN16 es especialmente relevante para tecladistas (varias salidas estéreo a convertir en XLR), platós de TV y escenarios con numerosas fuentes, estudios que desean normalizar las entradas de un patch, o para presentaciones donde se debe gestionar tanto retornos hacia amplificadores como la alimentación del sistema de frontales. Gracias a sus envíos THRU y a su modo MERGE, también facilita los casos donde se debe agrupar dos señales en una salida mono por canal, sin multiplicar cajas ni complicar el routing.

Funcionalidades y puntos fuertes en el día a día

MERGE THRU/IN: una flexibilidad poco común en una DI multicanal

Cada canal dispone de una entrada y una salida THRU cableada en paralelo para el envío de la señal. La particularidad de la PAN16 es que esta THRU puede usarse como segunda entrada mediante la función MERGE THRU/IN: la señal que llega por THRU se suma en mono con la de la entrada INPUT, y luego se envía a la salida. Resultado: puedes aprovechar hasta 16 entradas en total, es decir, dos fuentes por canal, lo que puede ser útil en muchas situaciones (suma de dos salidas, agrupación de dos dispositivos, etc.).

PAD acumulable: mantén el control de los niveles

En el escenario, los niveles pueden variar mucho según los instrumentos, las cajas de modelado, las salidas de línea o ciertos teclados. La PAN16 integra dos botones PAD que permiten una atenuación de -10 dB y -20 dB. Combinándolos, se obtiene -30 dB, práctico para evitar saturaciones antes de la consola y conservar un margen cómodo, incluso con fuentes muy "calientes".

Transformadores: salida XLR balanceada y desacoplamiento galvánico

La simetría se consigue mediante transformador, con un desacoplamiento galvánico total. Esta elección es buscada en condiciones reales: mejor tolerancia a diferencias de masa, reducción de ruidos indeseados y adaptación fiable hacia entradas micro/línea en XLR. La presencia del Ground-Lift completa el conjunto para tratar rápidamente los bucles de masa, frecuentes cuando se combinan varias alimentaciones y dispositivos.

Un rack 1U de acero, listo para la carretera

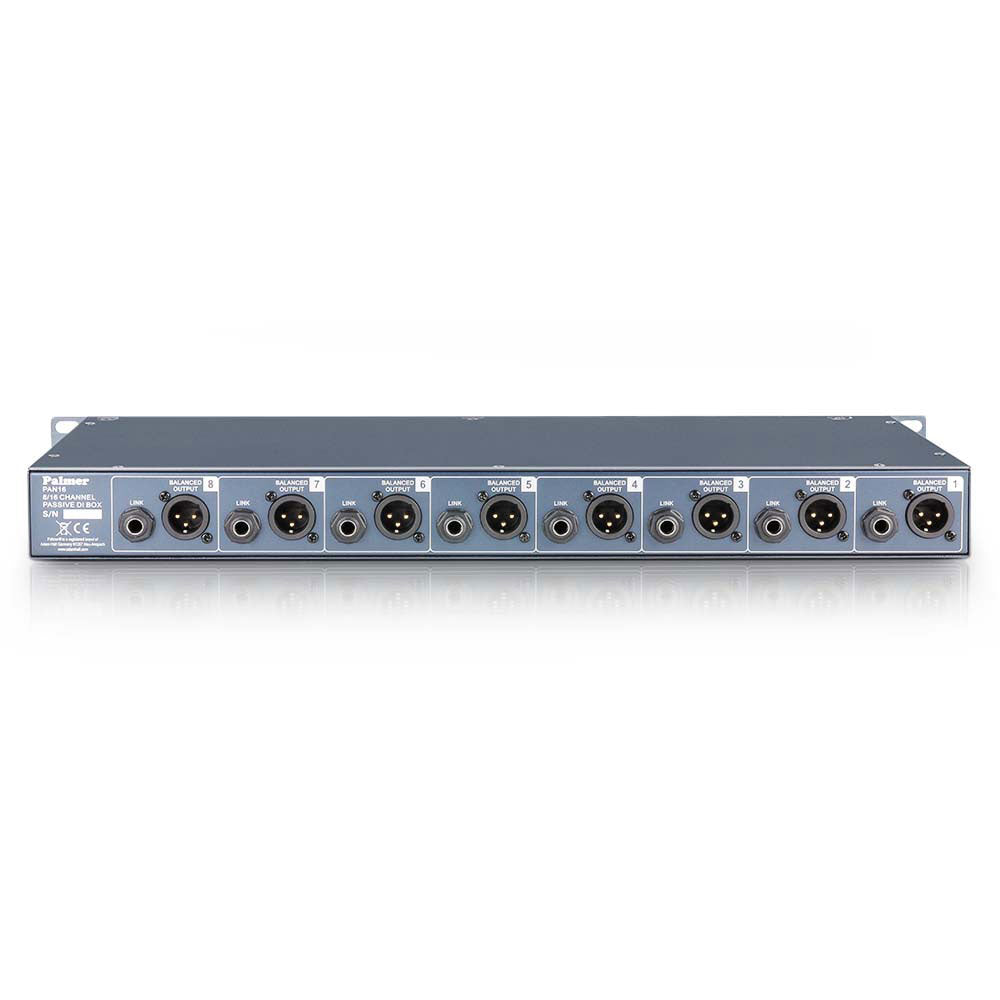

Su caja de chapa de acero y su acabado en pintura pulverizada lo convierten en una herramienta diseñada para durar. El formato 1U (45 mm) permite integrarlo en un rack existente sin sacrificar espacio, y la disposición de los conectores facilita un cableado limpio, especialmente cuando se usan los envíos THRU en la parte trasera para organizar las salidas hacia amplificadores, retornos o grabadoras.

Características técnicas

Número de canales	8	Categoría	ACC71_categorie620
Instalable en rack	Si	Tipo	ACC71_type_boitier

Ancho	480 mm / 19 pulgadas	Nivel máximo de entrada	+54 dBu (equivalente a 388,4 V)
Altura	45 mm, 1 U de rack	Impedancia de entrada	1 MΩ (a 60 Hz)
Profundidad	200 mm	Número de salidas	4 (+ 4 Thru out en paralelo)
Material de la caja	chapa de acero	Conector de salida	Jack 6.35 mm, XLR
Acabado de la caja	pintura pulverizada	Impedancia de salida	600 Ohmios
Número de entradas	8/16	Respuesta en frecuencia	10 - 40000 Hz
Conectores de entrada	Jack 6.35 mm	Simetría por transformador	sí
Número de envíos THRU por canal	2	Relación de tensión en el transformador	10 : 1
Atenuación de entrada	0 / 10 / 20 / 30 dB	Controles	PAD -10 dB, PAD -20 dB, Ground-Lift, Merge Thru/In
