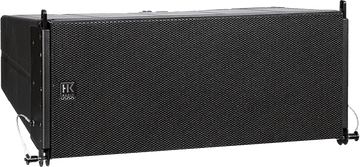

HK Audio CAD208

CAD208: un módulo pensado para instalaciones con alta afluencia

Destinada a teatros, lugares de culto, gimnasios, centros de conferencias, vestíbulos, estadios y parques temáticos, la CAD208 responde a las exigencias típicas de la sonorización fija: inteligibilidad, cobertura homogénea e integración discreta. Utilizable en banda ancha, también puede formar parte de un sistema más completo, especialmente con el CAD115S que puede colgarse encima de un array de CAD208. Para una coherencia visual en lugares con público, está disponible una amplia gama de colores, con opciones para adaptar el acabado al entorno.

¿Para quién y para qué usos?

La CAD208 está dirigida a integradores, técnicos de sonido y operadores que buscan una solución line array compacta, capaz de mantener una excelente claridad a distancia sin sobrecargar el espacio escénico o arquitectónico. Gracias a su directividad vertical controlada (15 grados), facilita la cobertura de las zonas de escucha limitando la energía dirigida hacia el techo y las paredes, una ventaja especialmente útil en lugares reverberantes como gimnasios, salas polivalentes y lugares de culto.

En la práctica, es adecuada tanto para sistemas fijos (difusión principal, refuerzo de fachada, zonas de gradas) como para instalaciones que requieren una mayor resistencia a las condiciones ambientales. Su material anti-UV y su índice IP44 aumentan la tranquilidad de uso en espacios expuestos a la luz, humedad o variaciones de temperatura.

Funciones clave y puntos fuertes en la instalación

Una arquitectura acústica optimizada para la proyección

La configuración con 2 altavoces de 20 cm junto con 2 motores de 1" montados en doble guía de ondas concéntrica busca una proyección estable y coherente, con una respuesta en frecuencia anunciada de 75 Hz a 18 kHz (+/- 3 dB). Este enfoque es especialmente relevante para programas con alta exigencia de inteligibilidad (voz, anuncios, conferencias), manteniendo al mismo tiempo el impacto necesario para música amplificada.

Pasivo 2,5 vías o activo 3 vías: elija su filosofía de sistema

Según el pliego de condiciones, la CAD208 puede utilizarse en versión pasiva gracias a su filtro interno de 2,5 vías (frecuencias de corte 1,8 kHz y 12 dB/oct), o en versión activa de 3 vías (3 x 16 Ohmios). Esta flexibilidad permite optimizar el cableado y la electrónica según el sitio, el número de elementos y el nivel de control deseado.

En versión activa, se recomienda el uso de un controlador digital tipo DSM2060 o FIRNET para alinear el sistema, asegurar su funcionamiento y aprovechar un ajuste más fino (ecualización, filtrado, protección y coherencia entre elementos).

Enganche integrado y ajuste de curvatura para una cobertura homogénea

El sistema de enganche integrado está diseñado para formar arrays de hasta 24 módulos. Los ángulos de curvatura ajustables de 0 a 15 grados (pasos de 1,5 grados) facilitan la adaptación a la geometría del lugar: gradas, escenarios, balcones o zonas con fuerte pendiente. Esta modularidad ayuda a distribuir la energía sonora de manera más uniforme, limitando las zonas demasiado fuertes en primera fila y las zonas demasiado débiles en la parte trasera.

Integración estética y opciones de conectividad

Para una integración cuidada, la CAD208 se ofrece en negro o blanco, y puede estar disponible en todos los colores RAL bajo pedido. En cuanto a la instalación, hay soportes disponibles como opción, y la conectividad puede adaptarse con conectores de bornes o conectores PG (impermeables) opcionales, además de los Speakon según la versión.

Características técnicas

Altavoces	2x 20 cm	Número máximo de CAD208 por array	24
Motores	2x 1" montados en una doble guía de ondas concéntrica	Ángulos de curvatura	de 0 a 15 grados en pasos de 1,5 grados
Directividad horizontal	100 grados	Recinto	poliamida reforzada con fibra de vidrio
Directividad vertical	15 grados	Resistencia a entornos fríos y húmedos	IP44
Respuesta en frecuencia +/- 3 dB	75 Hz - 18 kHz	Material anti-UV	sí
Sensibilidad 1W/1m	95 dB (Full-space) / 101 dB (Half-space)	Conectores	2x Speakon NL4 (versión pasiva) o 2x Speakon NL8 (versión activa)
SPL máx. (4x CAD208)	130 dB @10% THD (Full-space) / 136 dB @10% THD (Half-space)	Conectores opcionales	bornes o PG (impermeables)
Potencia nominal	250W RMS / 8 Ohms	Dimensiones	An. 57,8 x Al. 23,8 x Prof. 37,3 cm
Filtro pasivo interno	2,5 vías / frec. de corte 1,8 kHz - 12 dB/oct	Peso	17,5 Kg (versión con filtro pasivo) / 16,4 Kg (versión sin filtro pasivo)
Versión activa	3 vías (3 x 16 Ohms)	Color	negro o blanco, todos los colores RAL bajo pedido
Sistema de suspensión	integrado
