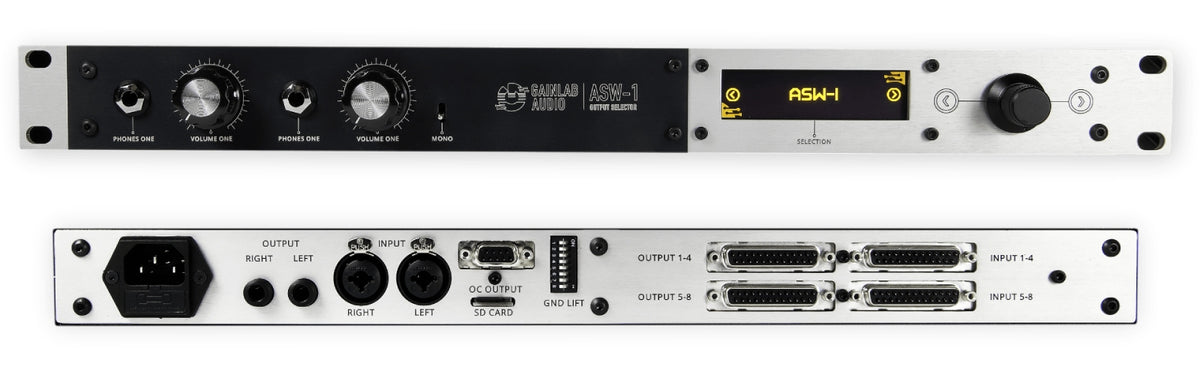

Gainlab Audio ASW-1

Un selector diseñado para presentar, comparar y enrutar sin pérdidas

El Gainlab Audio ASW-1 está concebido como un verdadero hub de demostración y de monitorización: permite alimentar hasta ocho dispositivos estéreo a nivel de línea, para luego recuperar sus retornos hacia una salida maestro y dos salidas de auriculares. Su principio es simple, pero sumamente eficaz en entornos profesionales: en cada selección, la conmutación por relés asegura una continuidad de señal fiable, con un camino de señal galvánicamente aislado, para preservar la integridad del audio durante las comparaciones.

En una lógica de gama orientada a estudio, integración y presentación, el ASW-1 se posiciona como una solución "central": en lugar de multiplicar los repatches, adaptadores y errores de cableado, se mantiene una ergonomía fija, un enrutamiento claro y un cambio de vía instantáneo. Resultado: se pasa más tiempo escuchando y menos tiempo reconfigurando.

¿A quién va dirigido el ASW-1? Estudio, showroom, formación e integración

En estudio, el ASW-1 sirve como selector de bucles para comparar cadenas de procesamiento, pasar de un procesador a otro, o probar varios dispositivos en un flujo estéreo sin tocar el cableado. Es especialmente relevante para sesiones de escucha crítica, control de calidad o situaciones donde se debe recuperar rápidamente una configuración conocida.

En showroom o punto de venta, se convierte en una herramienta de demostración clara: una selección y el audio cambia inmediatamente al dispositivo elegido, mientras que la monitorización por auriculares permite que dos personas escuchen en buenas condiciones. En integración (regiduría, sala de formación, instalación fija), la salida de datos de colector abierto facilita la indicación de la vía activa y se integra en una lógica de control o visualización.

Relés, monitorización por auriculares y opción vídeo ASW-V: una plataforma completa y evolutiva

Conmutación por relés y camino de señal galvánicamente aislado

La conmutación por relés es una elección preferida cuando se desea un comportamiento predecible, un enrutamiento limpio y una coherencia sonora de una vía a otra. Asociada a la conexión galvánica del camino de señal, contribuye a conservar una trayectoria de audio robusta en contextos de comparación, presentación y monitorización.

Monitorización inmediata: salida maestro + doble amplificador de auriculares

El ASW-1 no solo selecciona bucles: también centraliza la escucha. Con una salida maestro estéreo simétrica y dos amplificadores de auriculares integrados (TPA6120), puede controlar rápidamente lo que transita en el sistema, sin añadir un amplificador de auriculares externo. Este enfoque es ideal para demostraciones a dos, validación rápida de una vía o control en entornos compartidos.

Nombrado de bucles e indicación de vía

En una configuración que incluye varias máquinas, la legibilidad es tan importante como el sonido. El nombrado de bucles ayuda a estructurar su enrutamiento (lectores, procesadores, destinos), mientras que la salida de datos de colector abierto permite indicar la vía seleccionada en un sistema externo, según las necesidades de su instalación.

Opción ASW-V: la demo audio/vídeo que sigue su selección

Con la opción ASW-V, el ASW-1 puede activar automáticamente la reproducción de un vídeo asociado al slot seleccionado. La reproducción se realiza desde una memoria USB, sin software de gestión, con una salida HDMI FullHD. Es una ventaja directa para señalética digital, presentaciones de producto, formación o cualquier escenario donde la imagen debe mantenerse perfectamente alineada con la fuente de audio en demostración.

Características técnicas

Respuesta en frecuencia - inicio	20 Hz	Número de canales	8
Respuesta en frecuencia - fin	20 kHz	Unidad de rack	1
Categoría	EFFET_categorie1314

Entrada	2 x XLR simétricos + 2 x DB25	Ranura para tarjeta de memoria	TF, MicroSD (ASW-V)
Salida	2 x XLR simétricos + 2 x DB25	Tamaño	483 x 280 x 44 mm
Entrada maestro	2 x XLR	Peso	2,6 kg
Salidas de auriculares	2 unidades, 2 x Jack 6.35mm TRS	Alimentación de red	230 V AC (EU), 110 V AC (US)
Respuesta en frecuencia	20 Hz - 20 kHz	Nota	cables DB25 no incluidos
