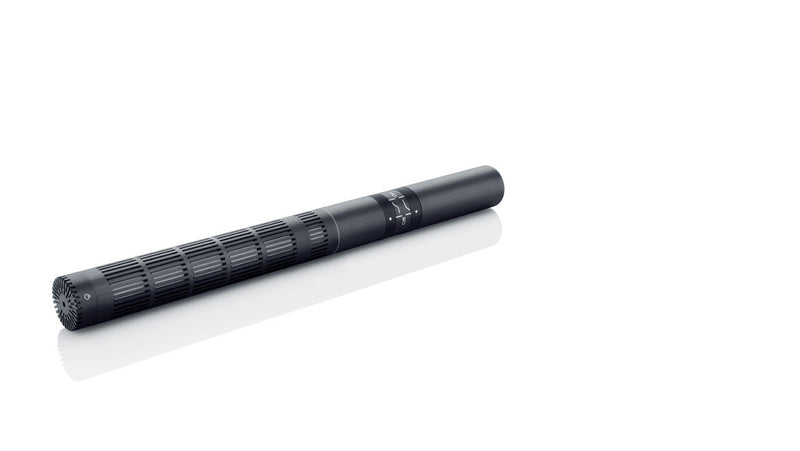

DPA 4017B

Un "lápiz" modular DPA pensado para pértiga, ENG e instalaciones

El DPA 4017 pertenece a la familia de micrófonos lápiz modulares de la marca, diseñados para ofrecer un carácter sonoro coherente de un modelo a otro. Esta continuidad facilita los rodajes y captaciones multi-micrófono (micrófono pértiga, micrófonos miniatura ocultos, etc.) limitando las diferencias de timbre y por tanto la carga de trabajo en postproducción. Su diseño de "micrófono cañón corto" busca un equilibrio deseado: una directividad marcada, conservando una reproducción precisa y musical.

¿A quién va dirigido el DPA 4017 y en qué usos destaca?

Este micrófono cañón está pensado para los técnicos de sonido de imagen (radiodifusión, ENG, documental), los equipos de cine con pértiga, así como para instalaciones fijas (deportes, plató, grabaciones puntuales). Gracias a su alta directividad, es especialmente adecuado para la captación de diálogos a distancia y escenas donde se debe mantener una fuente principal inteligible a pesar de un entorno sonoro cargado. En estudio, también puede convertirse en una herramienta de precisión cuando se busca focalización y una captura limpia.

Diseño acústico y tecnologías clave

Supercardioide + tubo de interferencia: focalización y rechazo

El 4017 combina una directividad tipo supercardioide con un tubo de interferencia para obtener una captación muy direccional. Este principio aumenta la focalización en la parte frontal del micrófono y mejora el rechazo de sonidos laterales y traseros, un punto crucial en pértiga, captación deportiva o en plató donde el ruido ambiental es omnipresente.

Fuera de eje más uniforme: menos "lóbulos" audibles, más naturalidad

DPA ha realizado un trabajo específico en la respuesta fuera de eje para limitar los efectos no lineales a menudo asociados a los micrófonos cañón (relacionados con lóbulos laterales). Resultado: los sonidos provenientes de los lados y la parte trasera permanecen más naturales, con una atenuación controlada en lugar de una coloración marcada. Este enfoque mejora la coherencia espacial y la inteligibilidad cuando el encuadre o la colocación de la pértiga impone variaciones de eje.

Preamplificación y filtros: control rápido en el terreno

Asociado al preamplificador MMP-B, la cápsula forma un micrófono cañón corto, muy ligero y pensado para las condiciones de rodaje. Dos filtros integrados, accionados por anillos, permiten adaptar rápidamente la captación: un High Boost (+4 dB a 8 kHz) útil para compensar la atenuación de los agudos con ciertas windshield, y un corte bajo (primer orden por debajo de 120 Hz) para limitar ruidos de manipulación y soplo de viento. Un filtro pasa-altos permanente (tercer orden a 50 Hz) ayuda a reducir perturbaciones de muy baja frecuencia.

Opción "pértiga inalámbrica": reducción de ruidos de cable y manipulación

Para configuraciones modernas donde el transmisor RF se monta lo más cerca posible del micrófono, la solución 4017 dedicada a sistemas inalámbricos busca eliminar los ruidos relacionados con el cable externo a lo largo de la pértiga. Se basa en una cápsula MMC4017 y un cable activo modular corto MMP-G, integrados en un sistema de suspensión y protección antiviento. El conjunto está optimizado para alojar ciertos microtransmisores compactos (por ejemplo Lectrosonics SSM o Zaxcom ZMT3-Phantom 2) y proteger no solo el micrófono, sino también el transmisor, de los elementos.

Características técnicas

Respuesta en frecuencia - inicio	20 Hz	Directividad	MICF_directivite1706
Respuesta en frecuencia - fin	20 kHz	Conexión	XLR
Categoría	Micrófono de cañón	color	Negro

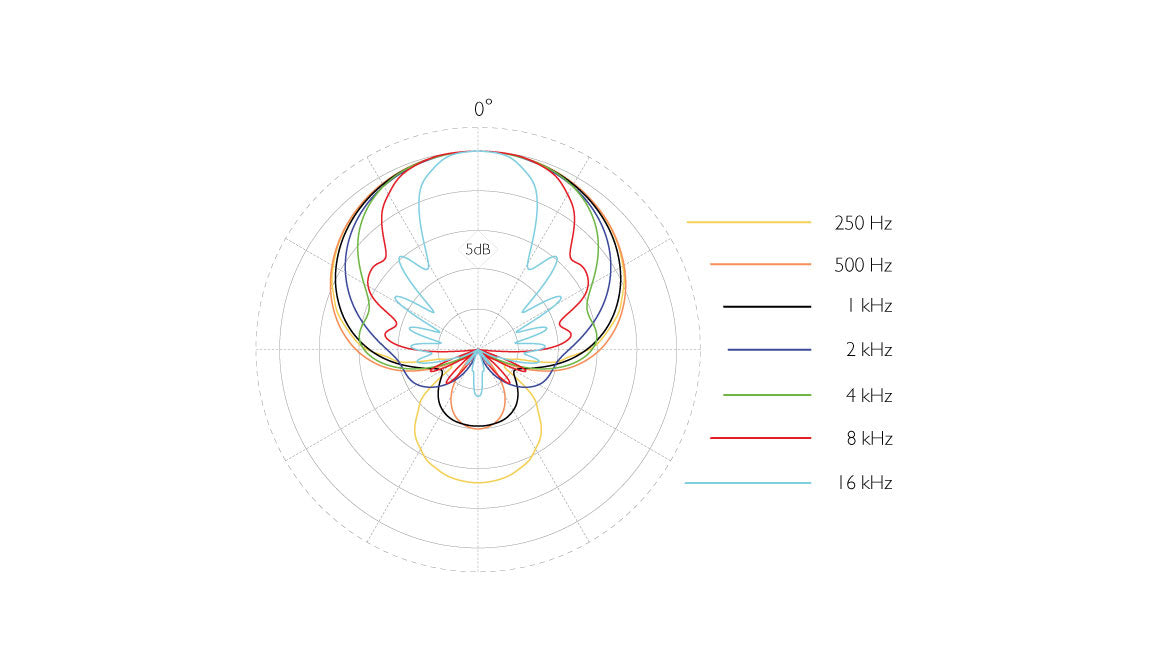

Diagrama direccional	Supercardioide, en forma de lóbulo	Distorsión, THD inferior al 1 por ciento	134 dB SPL RMS, 137 dB SPL pico
Principio de funcionamiento	Degradación de presión, con tubo de interferencia	Max. SPL, THD 10 por ciento	138 dB SPL pico
Tipo de cápsula	Condensador prepolarizado	Tensión de salida máxima, RMS	2,0 V
Respuesta en frecuencia	20 Hz - 20 kHz, filtro pasa-altos permanente de tercer orden a 50 Hz	Impedancia de salida nominal	100 ohmios
Rango de frecuencia efectivo, +/-2 dB, a 60 cm (23.6 in)	70 Hz - 18 kHz con típico aumento suave de 3 dB a 15 kHz	Impedancia mínima de carga	2 kohmios
High boost	+4 dB a 8 kHz	Capacidad de conducción de cable	100 m (328 ft)
Corte bajo	filtro de primer orden, por debajo de 120 Hz	Principio de balanceo de la salida	señal simétrica
Sensibilidad nominal, +/-2 dB a 1 kHz	19 mV/Pa; -34,4 dB para 1 V/Pa	Relación de rechazo en modo común (CMRR)	superior a 40 dB
Nivel de ruido equivalente, ponderado A	Típ. 13 dB(A) ref. 20 uPa (máx. 15 dB(A))	Polaridad	+V en el pin 2 para presión acústica positiva
Nivel de ruido equivalente, ITU-R BS.468-4	Típ. 24 dB (máx. 26 dB)	Alimentación (para un rendimiento óptimo)	P48 (alimentación phantom)
Rango dinámico	Típ. 124 dB	Consumo de corriente	4,5 mA
Preamplificador 19 mm	152 dB SPL antes de saturación
