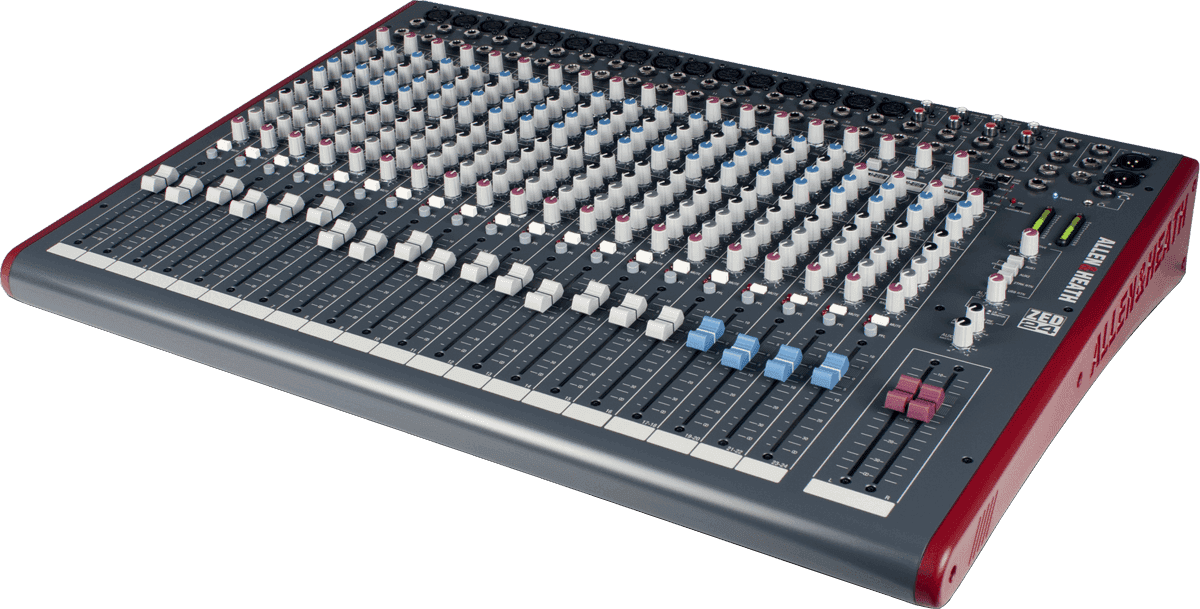

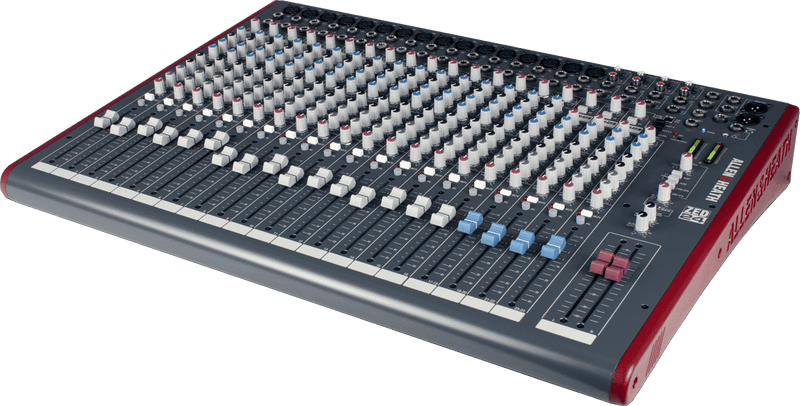

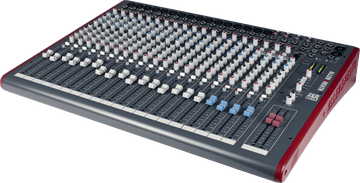

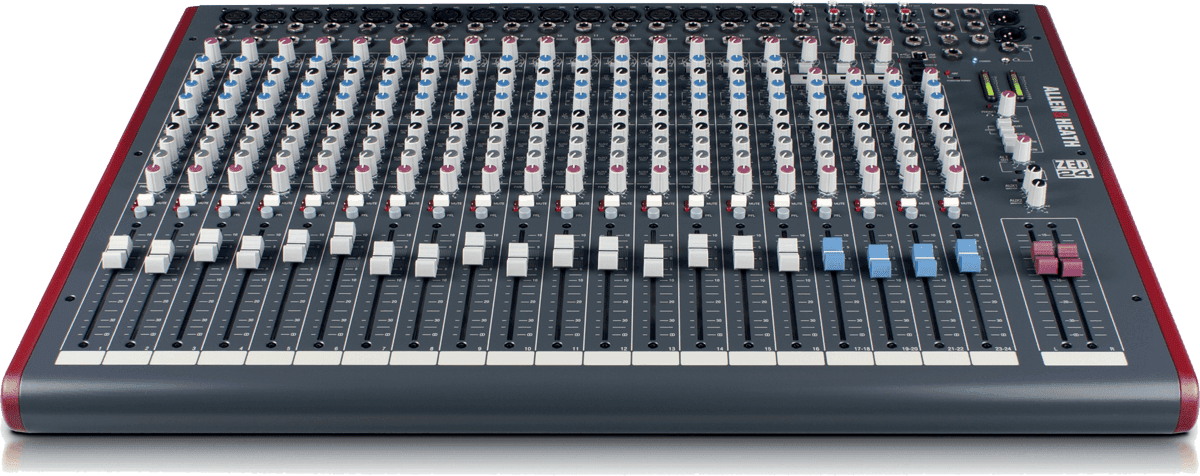

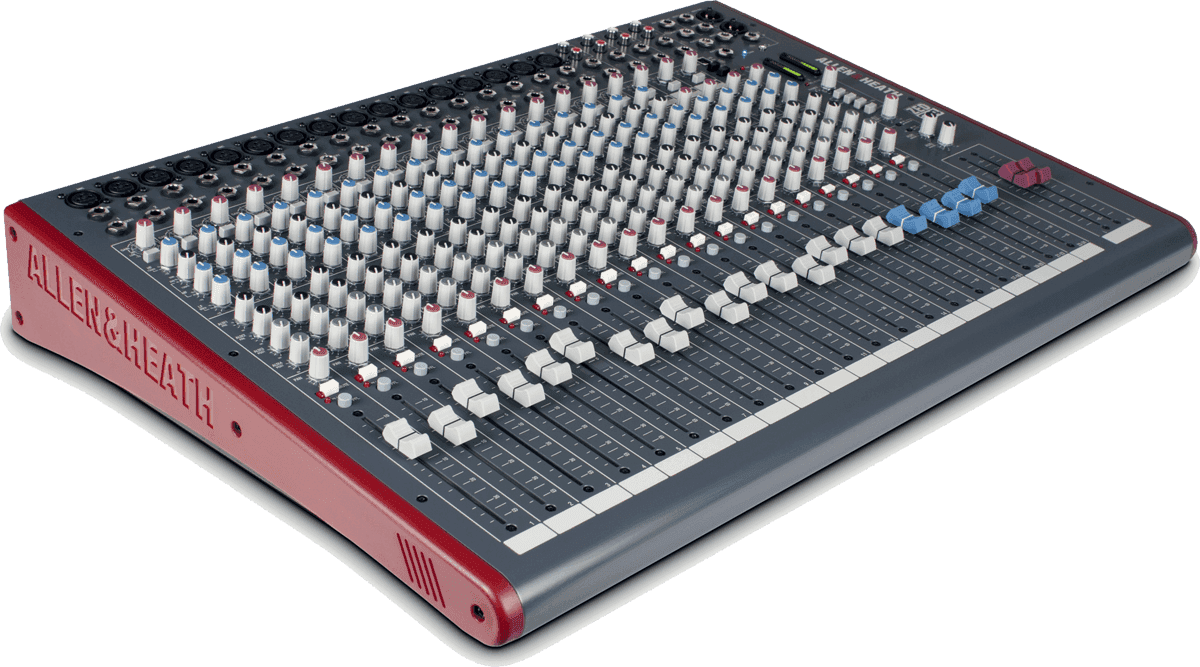

Allen & Heath ZED-24

Una arquitectura de "gran consola" pensada para configuraciones exigentes

Con sus 16 entradas mono equipadas con un ecualizador de 3 bandas que incluye una sección semi-paramétrica, esta consola se posiciona como un centro de mezcla versátil para grupos, lugares de culto, asociaciones, proveedores y estudios que buscan una superficie de control cómoda. El enfoque combina una conectividad completa (inserciones, auxiliares, retornos) y una ergonomía orientada al mix en vivo, manteniéndose transportable.

¿Para quién y para qué usos?

Esta consola de mezcla es ideal si necesitas gestionar varios micrófonos (voz, batería, metales, tomas de ambiente) mientras conservas entradas estéreo para teclados, reproductores, módulos o retornos de PC. Los 4 auxiliares facilitan la creación de mezclas de retorno independientes (Aux 1/2) y el envío a procesamientos (Aux 3/4), mientras que el USB permite grabar rápidamente un concierto, un ensayo o una captación estéreo, sin interfaz de audio externa.

Funciones clave: control, ecualización y enrutamiento

Canales mono: desde la ganancia hasta la dinámica de la mezcla

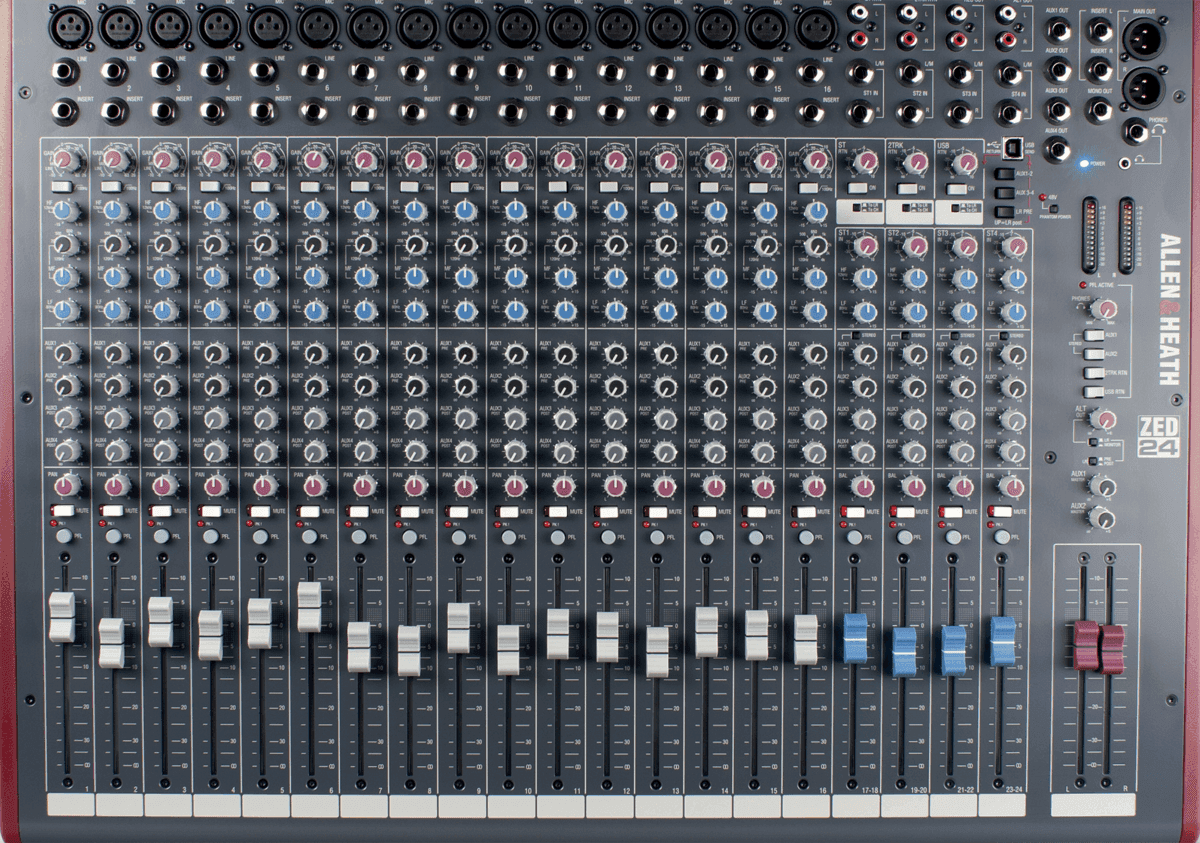

Los 16 canales mono ofrecen una entrada de micrófono balanceada en XLR y una entrada de línea en Jack 6.35 mm, con inserción en Jack 6.35 mm para integrar fácilmente un compresor, un gate o un ecualizador externo. La ganancia ajustable, el filtro pasa altos y el ecualizador de 3 bandas (con 1 banda semi-paramétrica) ayudan a limpiar las frecuencias bajas, atenuar una frecuencia molesta o destacar un instrumento. Cada canal también dispone de panorámica, Mute, PFL y luz de saturación para asegurar los ajustes.

Canales estéreo: teclados, reproductores y retornos con total simplicidad

Las 4 entradas de línea estéreo asimétricas (un Jack por canal) están diseñadas para fuentes estéreo como teclados, cajas de ritmos, reproductores o retornos de interfaz. La ganancia ajustable y el ecualizador de 2 bandas fijas permiten un ajuste rápido, mientras que el balance y los faders ALPS de 100 mm ofrecen una ubicación clara en la mezcla. Los Aux 1/2 son pre-fader y pueden usarse en 2 mono o 1 estéreo según la organización de tu escenario.

Auxiliares, retornos de efectos y USB: una consola que se adapta

Los 4 envíos auxiliares abren verdaderas posibilidades: retornos para músicos, envío a efectos o salida específica para difusión secundaria. El cuarto auxiliar está orientado a efectos internos (sin salida física), práctico para mantener un enrutamiento limpio. Los 2 retornos de efectos estéreo, con nivel ajustable y asignación, facilitan la integración de un multi-efectos externo o un retorno de procesador, con enrutamiento hacia canales estéreo o directamente al bus principal.

El puerto USB añade una capa de flexibilidad: eliges la fuente enviada al PC (bus L/R o Aux 1/2 o Aux 3/4) y decides dónde regresa el audio USB (hacia L/R o hacia el canal estéreo n.º 3). Es una solución sencilla para grabar un frente de escenario, reproducir música de espera o recuperar un playback desde un ordenador.

Características técnicas

Insert	Si	Número de preamplificadores de micrófono	16
Numero de faders	22	Grabación	USB
Número de canales	24	Número de envíos auxiliares	4
Alimentación phantom	Si	Entradas de micrófono	16 x XLR
Bluetooth	No	Entradas de línea	16 x jack, entrees_ligne_4_stereo
Ecualizador	eq_3_bandes_avec_mediums_semi_parametriques	Entradas (otras)	USB, entrees_autres_inserts_jack_sur_chaque_entree_mono, 2 x phono
Faders motorizados	No	Salidas principales	mono jack, 2 x XLR
Filtros	Corte bajo	Salidas (otras)	MIX_sortie_autre_casque_jack_stereo, MIX_sortie_autre_casque_minijack_stereo, MIX_sortie_autres_4_x_auxiliaires_jack, mixeur_table_home_studio_sorties_enregistrement_rca, alternative (Rca), sorties_autres_2_pistes_rca
Modo PFL/AFL	Si	color	Gris
Instalable en rack	No	Monitor	LED
Categoría	MIX_categorie1726	Peso	11.5 kg
Recorrido del fader	100 mm	Dimensiones (mm)	645 x 465 x 95

Entradas	micrófonos balanceados en XLR / línea en Jack 6.35 mm	Balance	sí
Inserción	Jack 6.35 mm	Retornos	2 retornos de efectos estéreo
Ajustes	ganancia ajustable, filtro pasa altos	Asignación	hacia canales estéreo n.º 1, n.º 2 o bus L/R
Ecualización	3 bandas, incluyendo 1 semi-paramétrica	Envios auxiliares	4 salidas en Jack asimétrico
Auxiliares	4 envíos (Aux 1 y 2 pre-fader, Aux 3 y 4 post-fader)	Nivel ajustable	Aux 1 y Aux 2
Panorámica	sí	Salida general	estéreo en 2 XLR balanceados con inserción
Fader	ALPS 100 mm	Suma mono	sí, con salida en Jack asimétrico
Controles	Mute, PFL	Faders master	100 mm
Indicador	luz de saturación	Medidores	bargraph de 12 segmentos
