CopperSound Paquete de placa de pruebas Cir-Kit Mini Boost

Un Mini Boost en el espíritu de los circuitos "Electra", versión limpia

El Cir-Kit "Mini Boost" se inspira en el enfoque minimalista de los circuitos tipo Electra, aquí en una versión sin etapa de clipping. La idea es clara: obtener un boost simple, musical y aprovechable, manteniendo un terreno perfecto para la experimentación. Dentro de la gama Cir-Kit, este bundle es uno de los proyectos más accesibles: pocos componentes, un camino de señal legible y resultados inmediatos una vez hechas las primeras conexiones.

¿Para quién y en qué estilos el bundle Mini Boost marca la diferencia?

Este bundle está dirigido a guitarristas curiosos, a principiantes en DIY que quieren una primera experiencia exitosa, pero también a músicos más experimentados que desean prototipar rápidamente una idea de boost antes de pasar a un montaje definitivo. El Mini Boost es especialmente útil en blues, rock, indie, country e incluso en contextos ambient cuando se quiere realzar el nivel de una señal (después de una reverb o un delay, por ejemplo) sin rehacer toda la cadena. En un pedalboard, sirve tanto como "always-on" para devolver energía como boost de solo para destacar en la mezcla.

Funcionalidades y lógica de montaje: aprender, probar, ajustar

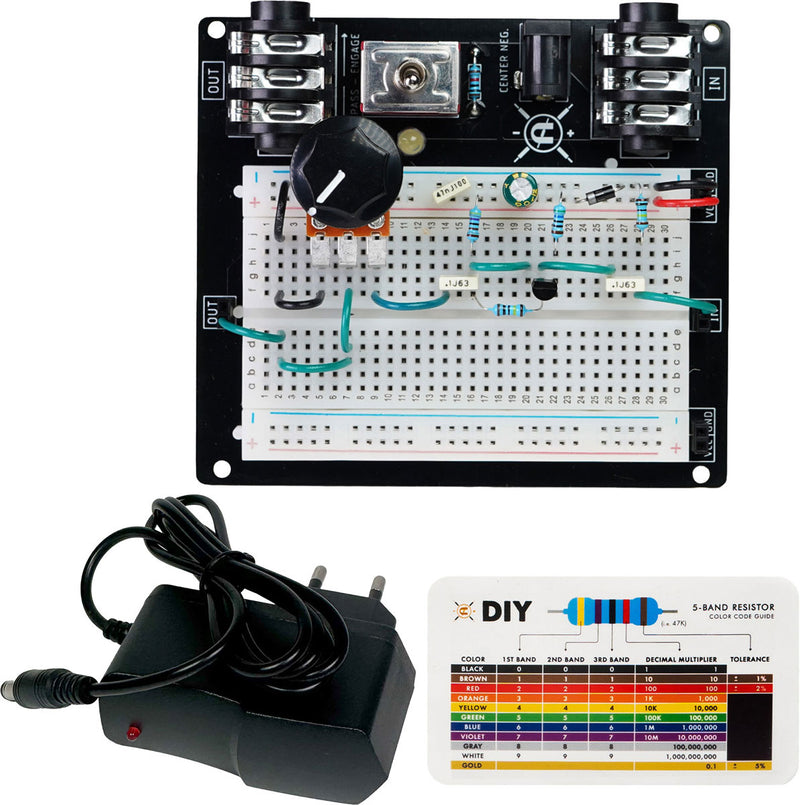

El principio Cir-Kit es hacer la breadboard concreta y plug-and-play : colocas los componentes, cables con los hilos precortados, conectas guitarra y amplificador, y pruebas. La breadboard integra elementos que ahorran tiempo (entrada/salida de audio, alimentación, conmutación bypass, LED), permitiéndote concentrarte en lo esencial: entender el papel de cada componente y qué cambia cada modificación al oído. El Mini Boost usa una etapa con transistor y un control de volumen (potenciómetro) para dosificar el nivel de salida. Y como todo está en prototipado, puedes comparar fácilmente valores de condensadores o resistencias para afinar la respuesta en graves, la sensación de ataque o la reserva de headroom.

Nota importante DIY: el ensamblaje y las pruebas son bajo tu responsabilidad. Tómate el tiempo para verificar los componentes y tus conexiones antes de cualquier etapa de montaje definitivo (soldadura), y trabaja metódicamente: una breadboard recompensa la precisión.

La sonoridad

Espera un boost limpio, pensado para respetar tu guitarra y tu amplificador: más nivel, más presencia y una sensación de señal "más sólida" cuando empujas un preamplificador a válvulas o una pedal de drive ya encendida. Usado en la entrada, puede densificar el ataque y hacer saturar antes un overdrive o un amplificador. Colocado más adelante en la cadena, sirve como realce de volumen más "neutro", sin añadir por sí mismo grano de distorsión. La respuesta sigue siendo muy sensible al tipo de pastillas (single coils, humbuckers) y a tu dinámica de mano derecha: perfecto para entender cómo un boost interactúa con el toque.

Características técnicas

Efectos	Boost	Tipo	type_secteur
Tecnología	Cosa análoga	Uso	sta_des_gui_ele

Versión	Mini Boost (inspirado en "Electra" sin clipping)	Salida	Jack 6.35mm
Transistor	2N5088 (x1)	Entrada de alimentación	formato pedal estándar, polaridad centro negativo
Diodo	1N4001 (x1)	Alimentación requerida	9V DC, polaridad centro negativo
Potenciómetro	B100K (x1)	Alimentación suministrada	9V DC, hasta 1000 mA (1A)
Entrada instrumento	Jack 6.35mm	Alimentación de red	entrada 100-240V AC, 50/60Hz
